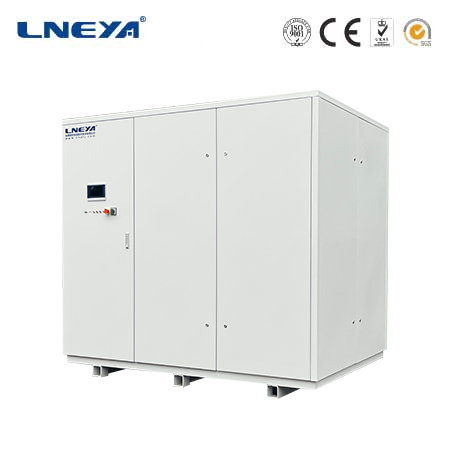

CDU冷卻控溫單元

2023/07/13 氣體控溫系統 10811

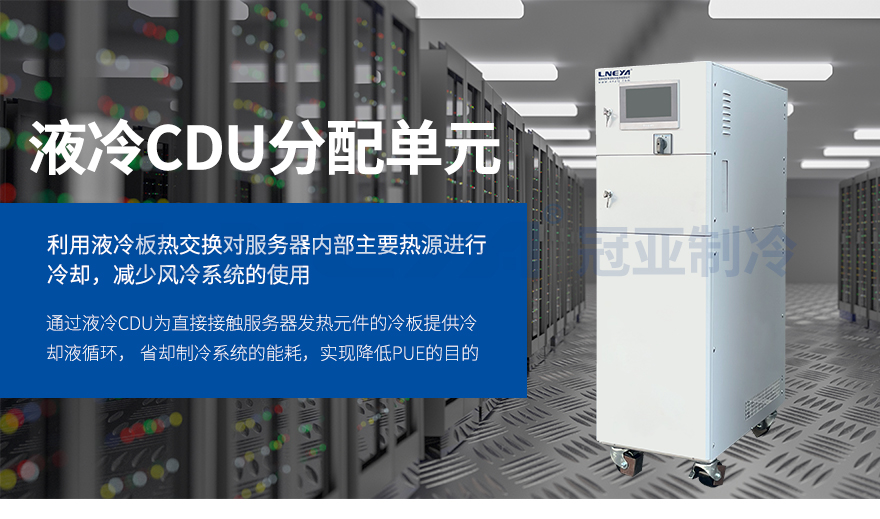

液冷CDU分配單元

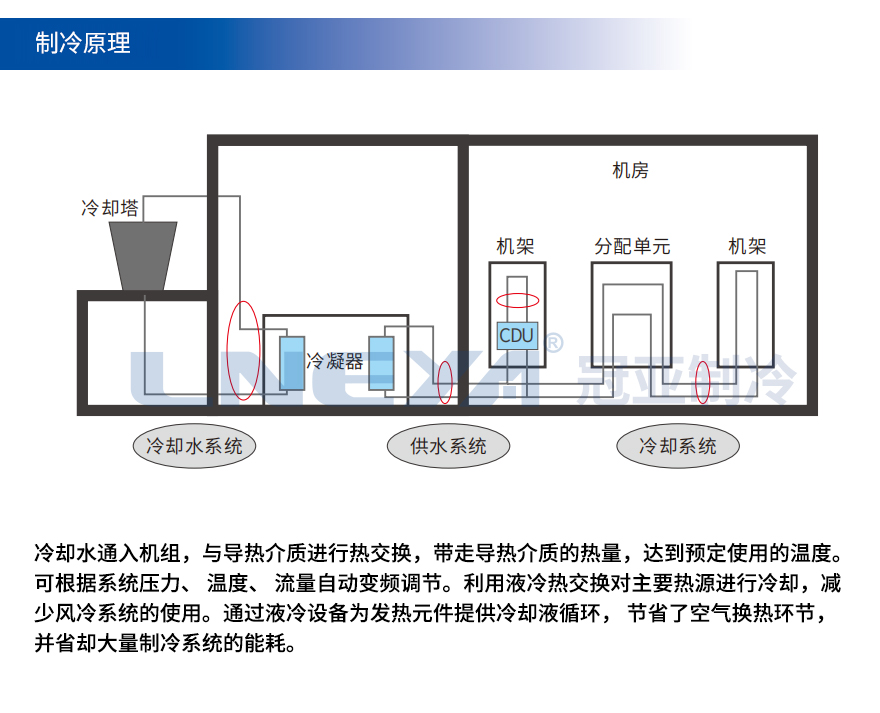

利用液冷板熱交換對服務器內部主要熱源進行冷卻，減少風冷系統的使用

通過液冷CDU為直接接觸服務器發熱元件的冷板提供冷卻液循環，

省卻制冷系統的能耗，

實現降低PUE的目的

型號	ZLFQ-15	ZLFQ-25		ZLFQ-50		ZLFQ-75		ZLFQ-100			ZLFQ-150
溫度范圍	冷卻水溫度+5℃～35℃
冷卻水	5℃~30℃ 采用西門子/霍尼韋爾調節閥控制冷卻水流量
控溫精度	±0.2℃							±0.5℃
流量控制	10～25L/min	25～50L/min		40～110L/min		70～150L/min		150～250L/min			200～400L/min
	流量控制采用變頻器調節，精度±0.3L/min
制冷量（MAX）	15kW		25kW		50kW		75kW		100kW	150kW
儲液容積	15L		30L		60L		100L		150L	200L
載冷劑	水、硅油、氟化液、乙二醇水溶液等
控制器	PLC，模糊PID控制算法，具備串級控制算法
溫度控制	導熱介質出口溫度控制模式，具備串級控制算法
通信協議	以太網接口TCP/IP協議 RS485接口?modbus RTU協議
設備內部溫度反饋	設備導熱介質出口溫度、介質進口溫度、冷卻水溫度
水箱液位	進出口壓力傳感器檢測，冷卻水壓力檢測
介質管路	SUS304
換熱器	板式換熱器，特別注意：需要使用清潔廠務水

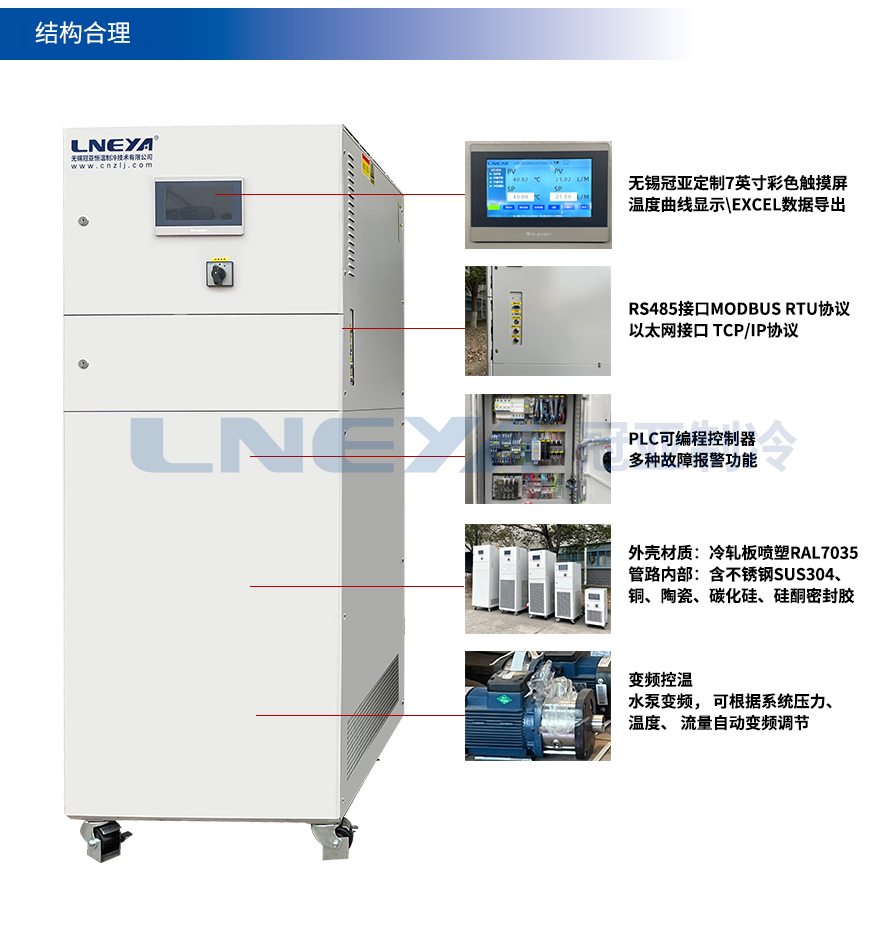

操作面板	無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL?數據導出
an全防護	具有自我診斷功能；相序斷相保護器；壓力保護，過載繼電器、熱保護裝置等多種an全保障功能。
進出接口尺寸	G3/4		G1		G1		DN32		DN40	DN50
冷卻水接口	G3/4		G1		DN40		DN50		DN50	DN65
冷卻方式	水冷，廠務水溫度低于設備所提供的的zui低溫度3℃以上，且水溫波動≤3℃
冷卻水流量7～20℃	2.5m3/h		4m3/h		8m3/h		13m3/h		17m3/h	25m3/h
電源 380V 50HZ	1kW		1.5kW		3kW		4kW		5kW	6kW
外殼	冷軋板噴塑RAL7035

型號	ZLFQ-200	ZLFQ-250	ZLFQ-300	ZLFQ-400	ZLFQ-500
溫度范圍	冷卻水溫度+5℃～35℃
控溫精度	±0.5℃
流量控制	15～30m3/h	20～35m3/h	25～40m3/h	30～60m3/h	40～70m3/h
流量控制	流量控制采用變頻器調節
制冷量（MAX）	200kW	250kW	300kW	400kW	500kW
儲液容積	250L	300L	600L	1000L	1200L
制冷系統	廠務水與載冷劑換熱，載冷劑為發熱設備提供冷量
載冷劑	水、硅油、氟化液、乙二醇水溶液等
控制器	PLC，模糊PID控制算法，具備串級控制算法
溫度控制	導熱介質出口溫度控制模式
通信協議	以太網接口TCP/IP協議 RS485接口?modbus RTU協議
設備內部溫度反饋	設備導熱介質出口溫度、介質進口溫度、冷卻水溫度
水箱液位	壓力傳感器實時監測
介質管路	SUS304
系統壓力	采用壓力傳感器檢測顯示在觸摸屏上
換熱器	板式換熱器，特別注意：需要使用清潔廠務水
操作面板	無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL?數據導出
an全防護	具有自我診斷功能；相序斷相保護器；壓力保護，過載繼電器、熱保護裝置等多種an全保障功能。
進出接口尺寸	DN65	DN65	DN65	DN80	DN80
冷卻水接口	DN80	DN80	DN100	DN100	DN125
冷卻方式	水冷，廠務水溫度低于設備所提供的的zui低溫度3℃以上，且水溫波動≤3℃
冷卻水流量7～20℃	34m3/h	43m3/h	51m3/h	69m3/h	86m3/h
電源380V 50HZ	7kW	7kW	8kW	9kW	13kW
外殼	冷軋板噴塑RAL7035
