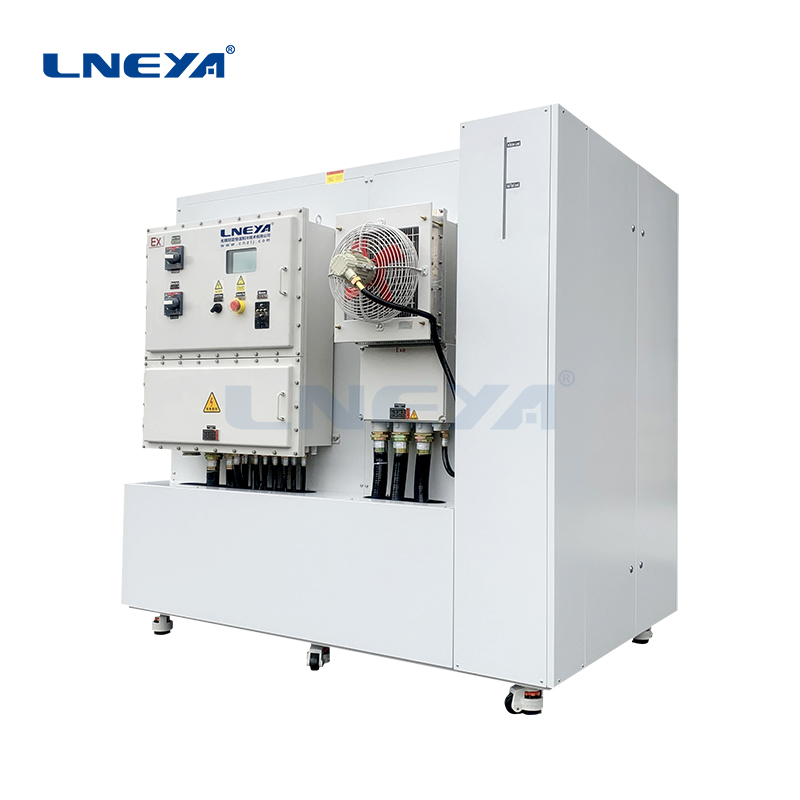

ZLF直通式TCU控溫單元
TCU換熱控溫系統 981
ZLF-N系列采用主冷源/或主熱源通過比例調節系統流量，控制進入反應釜夾套的熱量，同時還有一組用于加熱或冷卻的換熱器控制升溫或降溫。
ZLF系列——直通式控流量參數
ZLF-N系列采用主冷源/或主熱源通過比例調節系統流量，控制進入反應釜夾套的熱量，同時還有一組用于加熱或冷卻的換熱器控制升溫或降溫。具備ZLF-N功能外，ZLF- NS增加一組換熱器用于高溫降溫功能；ZLF- NH增加電輔助加熱功能；ZLF- NSH增加一組換熱器用于高溫降溫功能和電輔助加熱功能。
| 型號 | ZLF-35N ZLF-35NS ZLF-35NH ZLF-35NSH | ZLF-50N ZLF-50NS ZLF-50NH ZLF-50NSH | ZLF-80N ZLF-80NS ZLF-80NH ZLF-80NSH | ZLF-125N ZLF-125NS ZLF-125NH ZLF-125NSH | ZLF-200N ZLF-200NS ZLF-200NH ZLF-200NSH |
| 設備介質溫度范圍 | ?-45～250度 （根據需方提供冷源熱源決定最大溫度值） -40～135度（采用乙二醇水配方溶液可運行最寬溫度范圍） | ||||
| ZLF-N | 采用主冷源/或主熱源通過比例調節系統流量，控制進入反應釜夾套的熱量，同時還有一組用于加熱或冷卻的換熱器控制升溫或降溫 | ||||
| ZLF-NS | 具備ZLF- N功能之外，增加一組換熱器用于高溫降溫功能 | ||||
| ZLF-NH | 具備ZLF- N功能之外，增加電輔助加熱功能 | ||||
| ZLF-NSH | 具備ZLF- N功能之外，增加一組換熱器用于高溫降溫功能和電輔助加熱功能 | ||||
| 換熱器面積 | 3.5㎡ | 5㎡ | 8㎡ | 12.5㎡ | 20㎡ |
| 電加熱功能 H | 25kW | 35kW | 50kW | 65kW | 80kW |
| 后綴有H型號帶電加熱功能 | |||||
| 控制模式 | 前饋PID，模糊自建樹算法，LNEYA PLC控制器 | ||||
| 通信 | MODBUS RTU協議 RS485 接口,可選配 以太網接口/R232接口 | ||||
| 溫度控制選擇 | 反應物料溫度控制 | ||||
| 溫度反饋 | 設備導熱介質出口溫度、進口溫度、反應器物料溫度（外接溫度傳感器）三點溫度 溫度反饋：默認PT100 | ||||
| 物料溫度反饋 | 物料溫度反饋：PT100或4～20mA或通信給定 | ||||
| 溫度反饋：默認PT100 | |||||
| 物料溫度精度 | ±1℃ | ±1℃ | ±1℃ | ±1℃ | ±1℃ |
| 循環泵 | 150L/min 2.5BAR | 200L/min 2.5BAR | 400L/min 2.5BAR | 500L/min 2.5BAR | 750L/min 2.5BAR |
| 輸入、顯示 | 7寸彩色觸摸屏顯示與觸摸鍵輸入，溫度曲線顯示 | ||||
| 安全保護 | 具有自我診斷功能，過載繼電器、熱保護裝置、低液位保護、傳感器故障保護等多種安全保障功能 | ||||
| 執行閥件 | 比例調節閥 控制信號 4~20mA | ||||
| 管路材質 | SUS304 | ||||
| 接口尺寸 | DN40 | DN40 | DN50 | DN65 | DN80 |
| 外型尺寸 cm | 150*120*185 | 180*120*210 | 180*120*210 | 225*120*240 | 225*120*240 |
| 電源AC380V?50HZ | 2.3kW | 3.5kW | 4.5kW | 8kW | 10.5kW |
| 后綴H電源AC380V?50HZ | 27.3kW | 38.5kW | 54.5kW | 73kW | 90.5kW |
| 外殼材質 | 冷軋板噴塑 （標準顏色7035） | ||||
