微通道系列

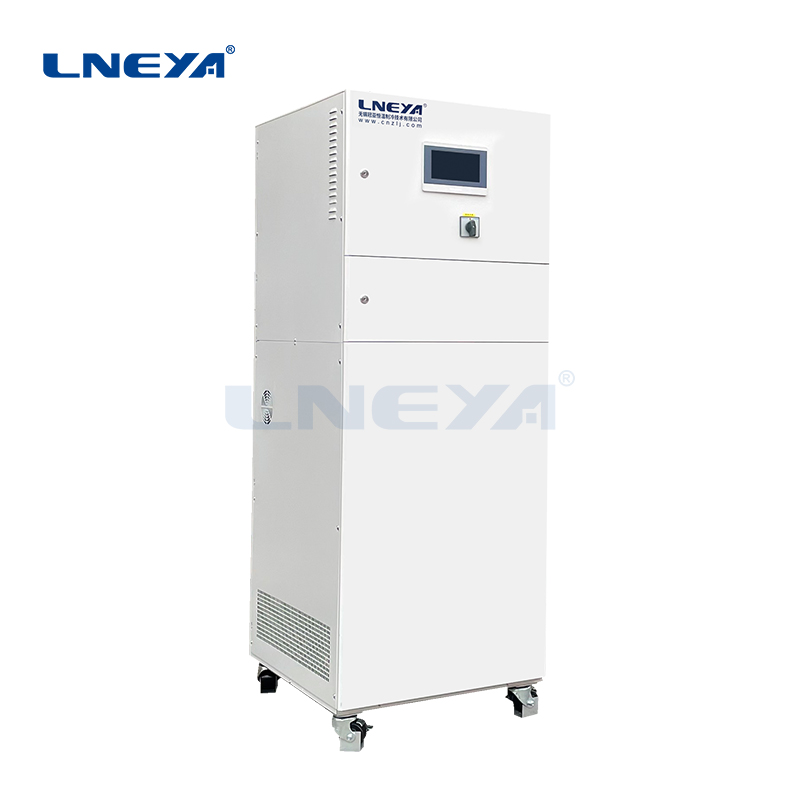

制冷加熱動態控溫系統 1970
針對微通道反應器持液量少、換熱能?強、循環系統 壓降?特點專?設計開發。
針對微通道反應器持液量少、換熱能?強、循環系統 壓降?特點專?設計開發。
優化溫度采樣及響應速度，專?設計控制算法，能快速響應到控溫穩定；增強循環泵能?設計，滿?反應器?壓降需求；持續?溫降溫技術，滿?在?溫放熱反應時，需要冷熱恒溫控制時穩定運?。
WTD -70℃～+200℃
| 型號 | WTD-120M | WTD-255 | WTD-455 | WTD-755 | WTD-275V | |
| 溫度范圍 | -5℃～+120℃ | -25℃～+200℃ | -45℃～+250℃ | ?-70℃～+200℃ | ?-20℃～+300℃ | |
| 控溫精度 | ±0.3℃ | |||||
| 加熱功率 | 2kW | 5.5kW | 5.5kW | 5.5kW | 7.5kW | |
| 制冷量 | 20℃ | 1kW | 5.5kW | 5kW | 5kW | 7.5kW |
| -15℃ | 2.5kW | 4kW | 5kW | 5.5kW | ||
| -35℃ | 1.5kW | 3kW | ||||
| -60℃ | 1.1kW | |||||
| 循環泵MAX | 7L/min 2.5bar | 25L/min 3bar | 25L/min 3bar | 25L/min 3bar | 25L/min 3bar | |
WTD -45℃～+250℃
| 型號 | WTD-255-2T 雙溫區 | WTD-255W-2T 雙溫區 | |||
| WTD-455-2T 雙溫區 | WTD-455W-2T 雙溫區 | ||||
| 溫度范圍 | -25℃～+200℃ | -45℃～+250℃ | |||
| 控溫精度 | ±0.3℃ | ||||
| 加熱功率 | 5.5kW | 5.5kW | 5.5kW | 5.5kW | |
| 制冷量 | 20℃ | 5kW | 5kW | 5kW | 5kW |
| -15℃ | 2kW | 2kW | 4kW | 4kW | |
| -35℃ | 1.5kW | 1.5kW | |||
| 循環泵MAX | 25L/min 3bar | 25L/min 3bar | |||
WTD -70℃～+200℃
| 型號 | WTD-2A38W-2TPEX | WTD-4A38W-2TPEX | WTD-7A38W-2TPEX | |||
| 溫度范圍 | -25℃～+200℃ | -25℃～+200℃ | -45℃～+200℃ | -45℃～+200℃ | -70℃～+250℃ | |
| 控溫精度 | ±0.5℃ | |||||
| 加熱功率 | 38kW | 38kW | 38kW | 38kW | 50kW | |
| 制冷量 | -15℃ | 15kW | 15kW | 20kW | 20kW | 40kW |
| -35℃ | 11kW | 11kW | 25kW | |||
| -60℃ | 12kW | |||||
| 循環泵MAX | 250L/min 3bar | 250L/min 3bar | 250L/min 3bar | 250L/min 3bar | 250L/min 3bar | |
所有設備額定測試條件：?球溫度：20℃；濕球溫度：16℃。進?溫度：20℃；出?溫度：25℃。
WTD -70℃～+200℃
| 型號 | WTD-120M | WTD-255 | WTD-455 | WTD-755 | WTD-275V | |
| 溫度范圍 | -5°C～120°C | -25°C～200°C | -45°C～250°C | -70°C～200°C | -20°C～300°C | |
| 溫控精度 | ±0.3℃ | |||||
| 溫度分辨率 | 0.1K | |||||
| 操作面板 | 7寸彩色觸摸屏 | |||||
| 數據曲線 | 數據曲線記錄 | |||||
| 數據導出 | U盤excel格式 | |||||
| 控制模式 | 模糊PID自適應控制器 | |||||
| 通信接口 | RS485 Modbus RTU協議 | |||||
| 加熱功率 | 2kW | 5.5kW | 5.5kW | 5.5kW | 7.5kW | |
| 冷卻能力?kW ?AT | 300°C | 7.5kW | ||||
| 200°C | 5.5kW | 5.5kW | 5.5kW | 7.5kW | ||
| 100°C | 1.5kW | 5.5kW | 5?kW | 5?kW | 7.5kW | |
| 20°C | 1 kW | 5.5kW | 5?kW | 5?kW | 5.5kW | |
| -15°C | 2.5kW | 4?kW | 4?kW | 2.5kW | ||
| -35°C | 1.5kW | 3 kW | ||||
| -60°C | 1.1kW | |||||
| 循環泵 max | 7L/min 2.5bar | 25L/min 3bar | 25L/min 3bar | 25L/min 3bar | 25L/min 3bar | |
| 接口尺寸 | R1/2 | R3/4 | R3/4 | R3/4 | R3/4 | |
| 溫度傳感器 | PT100 | PT100 | PT100 | PT100 | PT100 | |
| 壓縮機 | 斯科普/艾默生谷輪/法國泰康 | |||||
| 蒸發器 | 板式換熱器 | 板式換熱器 | 板式換熱器 | 板式換熱器 | 板式換熱器 | |
| 冷卻方式 | 風冷 | 風冷+水冷 | 風冷+水冷 | 風冷+水冷 | 風冷+水冷 | |
| 節流方式 | 熱力膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | |
| 干燥過濾器 | 丹佛斯 | 丹佛斯 | 丹佛斯 | 丹佛斯 | 丹佛斯 | |
| 載冷劑 | 合成導熱油 | 合成導熱油 | 合成導熱油 | 合成導熱油 | 合成導熱油 | |
| 制冷劑 | R404A | R404A | R404A | R404A R23 | R404A | |
| 管路材質 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | |
| 超高溫降溫技術 | 是 | 是 | 是 | 是 | 是 | |
| 金屬保溫軟管 | 1m*2根 | 1.8M*2根 | 1.8M*2根 | 1.8M*2根 | 1.8M*2根 | |
| 接觸器\斷路器 | 施耐德 | 施耐德 | 施耐德 | 施耐德 | 施耐德 | |
| 尺寸 | 35*56*75 | 55*70*175 | 55*70*175 | 65*85*185 | 55*70*175 | |
| 重量 | 60KG | 195KG | 205KG | 325KG | 245KG | |
| 電源 | AC 220V?50HZ 3.1kW MAX | 380V 50HZ? 9.5kW? MAX | 380V 50HZ? 10kW? MAX | 380V 50HZ? 12kW? MAX | 380V 50HZ? 15kW? MAX | |
| 外殼材質 | 冷軋板噴塑 （標準顏色7035） | |||||
所有設備額定測試條件：?球溫度：20℃；濕球溫度：16℃。進?溫度：20℃；出?溫度：25℃。
WTD -45℃～+250℃
| 型號 | WTD-255-2T? 雙溫區 WTD-255W-2T? 雙溫區 | WTD-455-2T? 雙溫區 WTD-455W-2T? 雙溫區 | |||
| 溫度范圍 | -25°C～200°C | -45°C～250°C | |||
| 溫控精度 | ±0.3℃ | ||||
| 溫度分辨率 | 0.1K | ||||
| 操作面板 | 7寸彩色觸摸屏 | ||||
| 數據曲線 | 數據曲線記錄 | ||||
| 數據導出 | U盤excel格式 | ||||
| 控制模式 | 模糊PID自適應控制器 | ||||
| 加熱功率 | 5.5kW | 5.5kW | 5.5kW | 5.5kW | |
| 冷卻能力?kW ?AT | 250°C | 5.5kW | 5.5kW | ||
| 200°C | 5.5kW | 5.5kW | 5.5kW | 5.5kW | |
| 100°C | 5kW | 5kW | 5?kW | 5kW | |
| 20°C | 5kW | 5kW | 5?kW | 5kW | |
| -15°C | 2?kW | 2?kW | 4?kW | 4kW | |
| -35°C | 1.5kW | 1.5kW | |||
| 循環泵 max | 25L/min 3bar?????? 雙路 | 25L/min 3bar?????? 雙路 | |||
| 接口尺寸 | R3/4??? 雙路 | R3/4??? 雙路 | |||
| 溫度傳感器 | PT100 | PT100 | |||
| 顯示 2組進出口液體溫度 | 顯示 2組進出口液體溫度 | ||||
| 壓縮機 | 艾默生谷輪 | ||||
| 蒸發器 | 板式換熱器 | 板式換熱器 | |||
| 冷卻方式 | 風冷+水冷 | 風冷+水冷 | |||
| 節流方式 | 電子膨脹閥 | 電子膨脹閥 | |||
| 干燥過濾器 | 丹佛斯 | 丹佛斯 | |||
| 載冷劑 | 合成導熱油 | 合成導熱油 | |||
| 制冷劑 | R404A | R404A | |||
| 管路材質 | SUS304 | SUS304 | |||
| 超高溫降溫技術 | 是 | 是 | |||
| 金屬保溫軟管 | 1.8M*4根 | 1.8M*4根 | |||
| 接觸器\斷路器 | 施耐德 | 施耐德 | |||
| 尺寸 | 70*100*175 | 70*100*175 | |||
| 重量 | 325KG | 365KG | |||
| 電源 | 380V 50HZ? 19kW? MAX | 380V 50HZ? 20kW? MAX | |||
| 外殼材質 | 冷軋板噴塑 （標準顏色7035） | ||||
所有設備額定測試條件：?球溫度：20℃；濕球溫度：16℃。進?溫度：20℃；出?溫度：25℃。
WTD -70℃～+200℃
| 型號 | WTD-2A38W-2TPEX | WTD-4A38W-2TPEX | WTD-7A50WPEX | |||
| 溫度范圍 | -25～200°C | -25～200°C | -45～200°C | -45～200°C | -70～200°C | |
| 溫控精度 | ±0.5℃ | |||||
| 溫度分辨率 | 0.1K | |||||
| 操作面板 | 西門子7寸彩色防爆觸摸屏 | |||||
| 數據曲線 | 數據曲線記錄 | |||||
| 數據導出 | U盤excel格式 | |||||
| 控制系統 | 冠亞控制系統 | |||||
| 系統循環流體 | 30L+30L | 30L+30L | 50L | |||
| 膨脹罐容積 | 120L | 120L | 100L | |||
| 加熱功率 | 38kW | 38kW | 38kW | 38kW | 50kW | |
| 加熱器 | 電加熱器???? 加熱功率3W/cm2 | |||||
| 加熱執行件 | 調壓執行器4～20mA控制 | |||||
| 制冷能力 | 200°C | 38kW | 38kW | 38kW | 38kW | 50kW |
| 100°C | 38kW | 38kW | 38kW | 38kW | 50kW | |
| 20°C | 38kW | 38kW | 38kW | 38kW | 50kW | |
| -15°C | 15kW | 15kW | 20kW | 20kW | 40kW | |
| -35°C | 11kW | 11kW | 25kW | |||
| -60°C | 12kW | |||||
| 循環泵 max | 250L/min 3bar | 250L/min 3bar | 250L/min 3bar | 250L/min 3bar | 250L/min 3bar | |
| 油接口尺寸 | DN50 PN16 | |||||
| 冷卻水換熱器 | 套管式換熱器 | |||||
| 冷卻水量 | 25立方/時? 1BAR～4bar? max?? 接口尺寸DN65 PN10 | 28立方/時? 1BAR～4bar? max?? 接口尺寸DN65 PN10 | 28立方/時? 1BAR～4bar? max DN65 PN10 | |||
| 壓縮機 | 艾默生谷輪渦旋柔性壓縮機 | |||||
| 溫度傳感器 | PT100? ?? 每組進出口液體溫度 | |||||
| 節流方式 | 電子膨脹閥 | |||||
| 干燥過濾器 | 丹佛斯 | |||||
| 載冷劑 | 合成導熱油 | |||||
| 管路材質 | SUS304 | |||||
| 低壓電氣 | 施耐德/西門子 | |||||
| 超高溫降溫技術 | 是 | |||||
| 尺寸 | 250*200*220 | 250*200*220 | 250*200*220 | |||
| 重量 | 2500KG | 2600KG | 2600KG | |||
| 電源 | 380V 50HZ? 110kW? MAX | 380V 50HZ 125kW MAX | 380V 50HZ 120kW MAX | |||
| 防爆形式 | 正壓防爆??? 防爆產品安裝許可證號：PCEC-2017-B025 | |||||
| 外殼材質 | 冷軋板噴塑 （標準顏色7035） | |||||
所有設備額定測試條件：?球溫度：20℃；濕球溫度：16℃。進?溫度：20℃；出?溫度：25℃。
