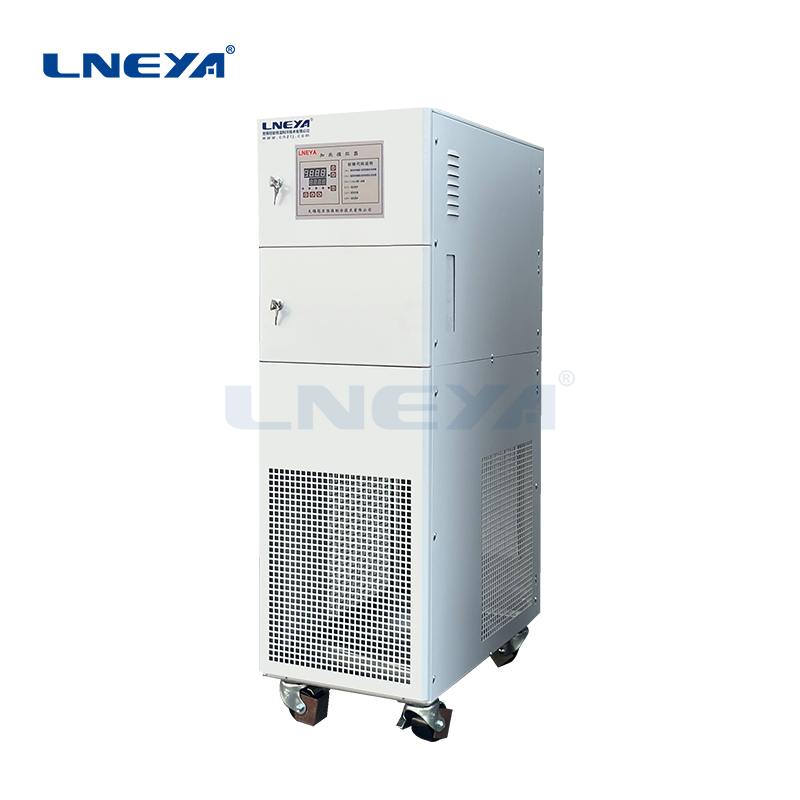

UC系列
采??溫降溫?藝,實現300℃~50℃降溫;配備加熱冷卻?體容器,換熱?積?,升溫和降溫的速率很快,導熱油的需求量也?較?;可實現連續升降溫;整個循環是密閉的,?溫沒有油霧揮發,導熱油不會被氧化和褐化;帶有矯正內循環溫度探頭PT100的功能;整個系統的液體循環是密閉的,系統帶有膨脹容器,膨脹容器和液體循環是絕熱的,并不參與液體循環,只是機械的連接。
型號 | LY-5020 | LY-A020 | UC-5020 | UC-A1020 | UC-A1520 |
介質溫度范圍 | 50℃~170℃ |
溫控控制 | 模糊PID自適應控制器 |
溫度控制選擇 | 導熱介質出口溫度控制 |
溫度反饋 | 導熱介質溫度反饋 PT100 |
溫控控制精度 | ±0.5℃ |
加熱功率 | 5.5kW | 10kW | 5.5kW | 10kW | 15kW |
冷卻能力 | 170℃ | | | 5.5kW | 10kW | 15kW |
100℃ | | | 4kW | 8kW | 12kW |
65℃ | | | 1.8kW | 3.4kW | 5kW |
循環泵流量、壓力Max | 35L/min 1.5BAR | 50L/min 1.5BAR | 35L/min 1.5BAR | 50L/min? 1.5BAR | 50L/min? 1.5BAR |
加熱器 | 法蘭式管道電加熱器 |
獨立溫度限位器 | 彩虹溫度保護器 |
冷卻器 | 銅管鋁翅片風冷冷凝器 |
操作面板 | 顯示設定溫度和測量溫度,按鍵操作輸入溫度 |
安全防護 | 過載繼電器、熱保護裝置等多種安全保障功能。 |
密閉循環系統 | 整個系統為全密閉系統,高溫時不會有油霧、低溫不吸收空氣中水份,系統在運行中不會因?yàn)楦邷厥箟毫ι仙蜏刈詣?dòng)補充導熱介質。 |
接口尺寸 | ZG3/4 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 |
外型尺寸cm | 40*70*130 | 40*70*130 | 40*70*130 | 40*70*130 | 70*100*175 |
重量 | 70kg | 80kg | 78kg | 128kg | 170kg |
電源 max AC 380V 50HZ | 6kW | 11kW | 6kW | 11kW | 16kW |
外殼材質 | 冷軋板噴塑 (標準顏色7035) |
選配 | 選配7寸彩色觸摸屏,記錄溫度曲線,數據導出采用excel格式 |
選配 | SUS304外殼 |
選配 | 選配外置觸摸屏控制器,通信線距離10m |
選配 | 選配防爆型觸摸屏控制系統(ExdeIIBT4),通信線距離15m |
選配電源 | 220V 60HZ?三相,440V~480V 60HZ?三相 |
型號 | UC-5530N | UC-7530N | UC-A1030N | UC-A1530N | UC-A2530N | UC-A3830N | UC-A6030N | UC-A9530N | UC-A13030N |
介質溫度范圍 | 50℃~300℃ |
溫控控制 | 模糊PID自適應控制器 |
溫度控制選擇 | 導熱介質出口溫度控制 |
顯示記錄 | 7寸彩色觸摸屏,記錄溫度曲線,數據導出采用excel格式 |
溫度反饋 | 導熱介質溫度反饋?PT100 |
溫控控制精度 | ±0.5℃ |
加熱功率 | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 95kW | 130kW |
冷卻能力 | 300℃ | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 95kW | 130kW |
200℃ | 5..5kW | 7.5kW | 10kW | 13kW | 25kW | 38kW | 60kW | 95kW | 130kW |
100℃ | 4kW | 5kW | 7kW | 12kW | 20kW | 30kW | 48kW | 76kW | 100kW |
65℃ | 1.8kW | 2.2kW | 3kW | 5kW | 8.5kW | 12kW | 19kW | 30kW | 40kW |
循環泵流量、壓力 | Max35L/min 1.2BAR | Max50L/min 1.2BAR | Max50L/min 1.2BAR | Max110L/min 1.5BAR | Max150L/min 1.5BAR | Max200L/min 1.5BAR | Max250L/min 2.5BAR | Max400L/min 2.5BAR | Max400L/min 2.5BAR |
加熱器 | 法蘭式管道電加熱器 |
獨立溫度限位器 | 冠亞 |
冷卻器 | 銅管鋁翅片風冷冷凝器 | 板式換熱器/列管式換熱器 |
安全防護 | 具有自我診斷功能;高壓壓力開關,過載繼電器、熱保護裝置等多種安全保障功能。 |
密閉循環系統 | 整個系統為全密閉系統,高溫時不會有油霧,系統在運行中不會因?yàn)楦邷厥箟毫ι仙蜏刈詣?dòng)補充導熱介質。 |
接口尺寸 | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 PN10 | DN40 PN10 | DN40 PN10 | DN50 PN10 | DN50 PN10 |
外形尺寸 cm | 40*70*130 | 45*70*160 | 45*70*160 | 70*100*175 | 70*100*175 | 80*120*185 | 150*100*185 | 200*145*205 | 200*145*205 |
重量kg | 110 | 120 | 160 | 195 | 265 | 395 | 615 | 1220 | 1400 |
電源 380V max | 7kW | 9kW | 12kW | 17kW | 28kW | 41kW | 65kW | 101kW | 136kW |
外殼材質 | 冷軋板噴塑 (標準顏色7035) |
選配電源 | 220V 60HZ?三相,440V~480V 60HZ?三相 |
所有設備額定測試條件:?球溫度:20℃;濕球溫度:16℃。進?溫度:20℃;出?溫度:25℃。
